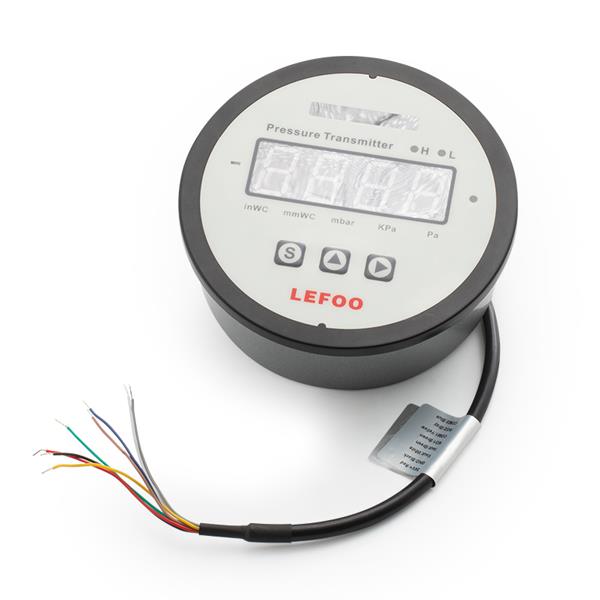

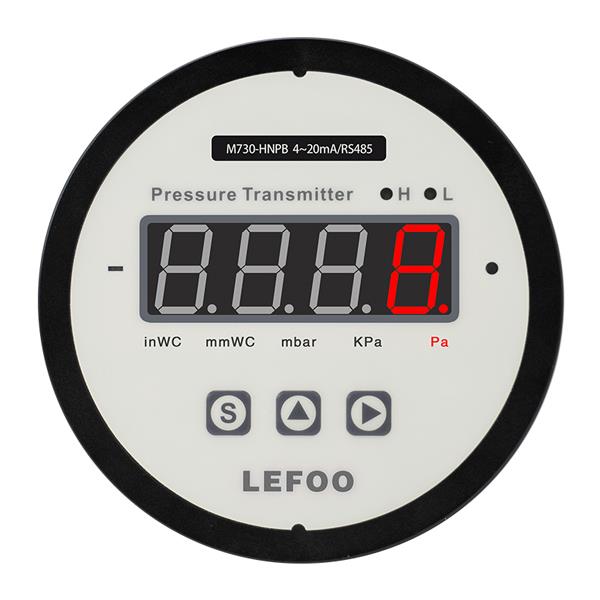

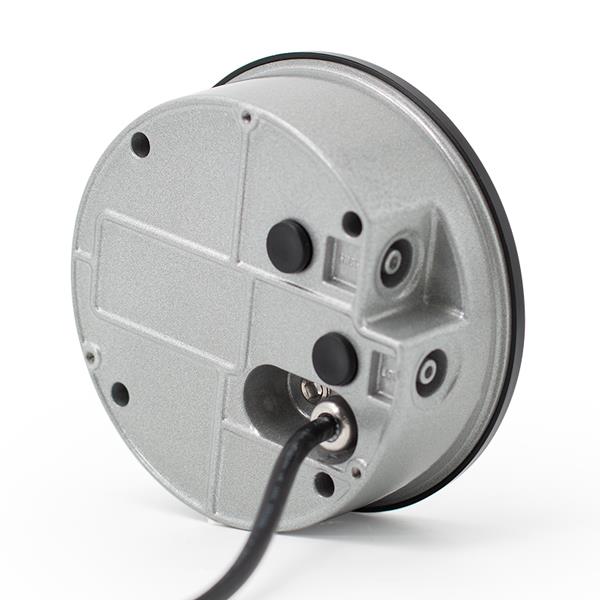

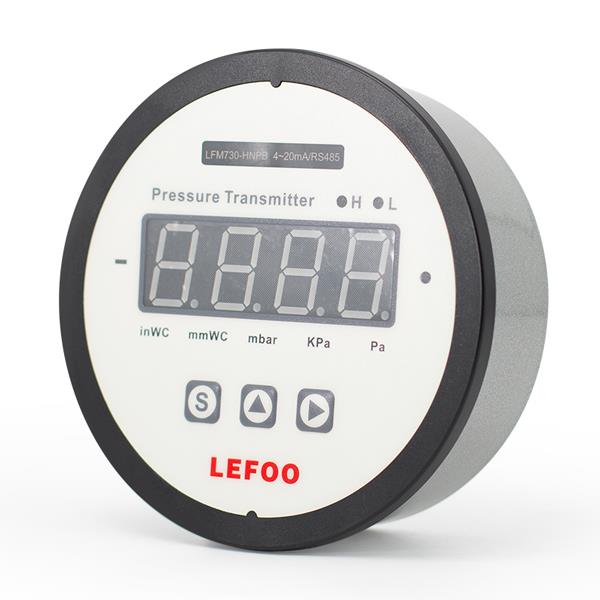

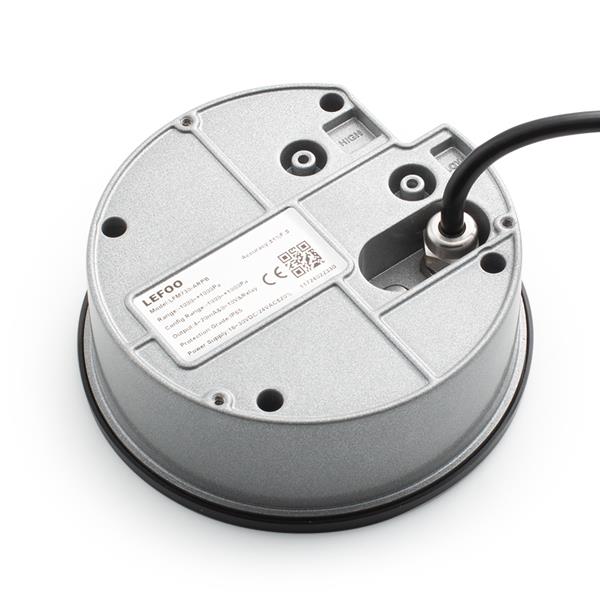

概 述
LFM73系列多功能數顯差壓變送/控制器采用高精度MEMS傳感器，LED數字顯示和變送器輸出結合的方式，用來檢測壓力差值的大小；可以替代指針式機械壓力表；該差壓變送器壓力測量范圍壓力單位等可以通過按鍵方便的進行現場調整，采用IP65防護等級的外殼，適用于能源管理系統、暖通空調(HVAC)、VAV及風扇控制、環境污染控制、靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及鍋爐通風控制等領域。
技術參數
測量介質
空氣或者中性氣體
壓力量程
±100Pa,±1000Pa,±10000Pa
允許過壓
5KPa(±100Pa);10KPa(±1000Pa);80KPa(±10000Pa)
精度
±1.0%FS
工作溫度
-20℃～80℃
補償溫度
-10℃～60℃
存儲溫度
-40℃～85℃
響應時間
0.5s(默認)/1.0s/2s/4s
防護等級
IP65
壓力接口
中6.5
輸出信號
4～20mA(三線)/0～10V/RS485
控制輸出
2*SPST,3A-30VDC/250VAC
供電電源④
16～30VDC/24VAC±20%
出線方式
背面引出電纜線
功耗
≤1.5W
外殼材質
鑄鋁外殼，PC面板
通訊
RS-485標準接口，Modbus RTU協議
按鍵
三個輕觸按鍵
顯示方式
4位0.8”數碼管
重量
390g
選型說明
代號及說明
備注
LFM73
型號
6
-100~100Pa
量程范圍
0
-1000～1000Pa
2
-10000~10000Pa
N
N/A
信號輸出類型
E
RS-485通訊
A
4~20mA和0~10V
H
4～20mA和RS-485通訊
N
N/A
控制輸出
R
2 SPDT Relays+1x蜂鳴器
B
1 x蜂鳴器
D
2 SPDT Relays
P
塑料面板
安裝面板
F
前面板進氣
進氣方式
B
背部進氣
S
側邊進氣
LFM73 0 A R P B
選型舉例

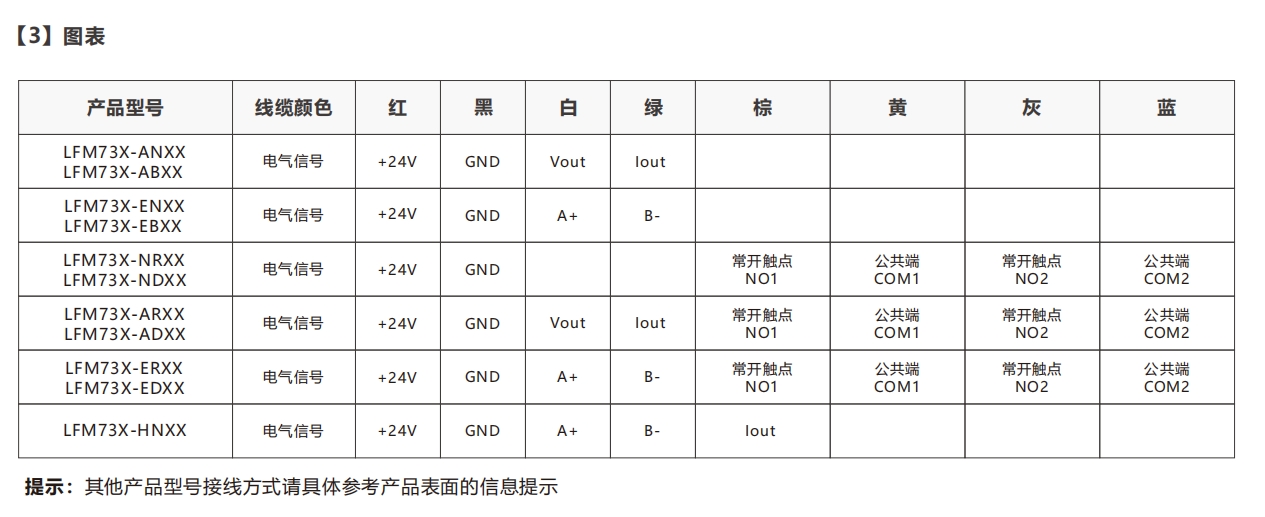

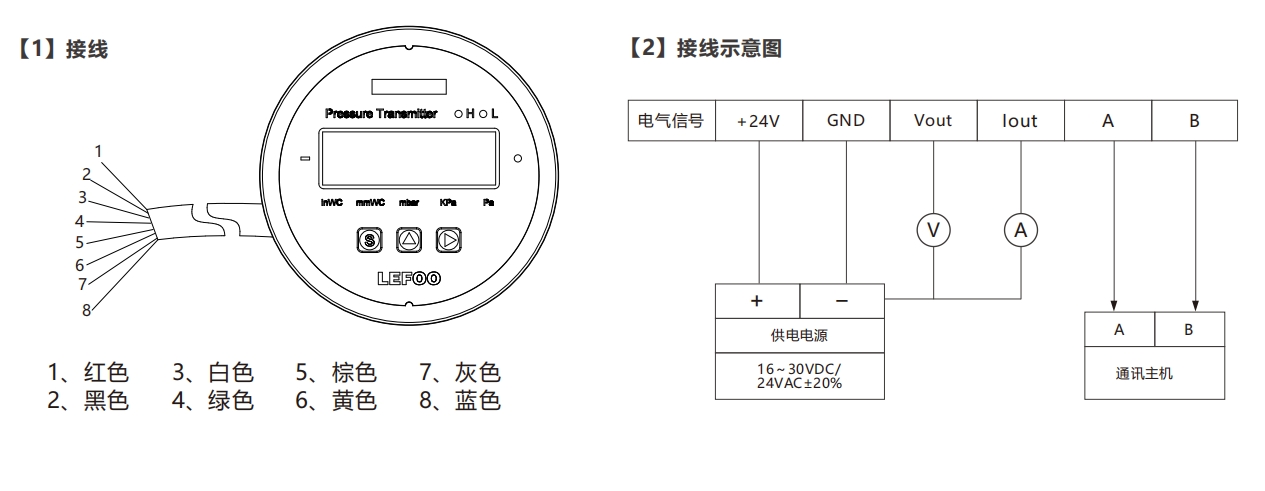

一、接線說明1
二、安裝說明
安裝注意事項：
安裝和接線應由合格技術人員來使用。在接線的過程中應當斷電操作。當變送器供電使用24VAC電源的時候，建議使用變壓器隔離后的交流電源，當變送器與其他設備共用一個24VAC的電源時，需要確保24V和GND的可靠連接；否則可能會有不可預知的情況，甚至損壞設備。
