壓力變送器是把氣體或液體的壓力轉換為可使用的電信號的器件，通常為4-20mA或0-10V的電流信號或電壓信號，這些信號可以傳輸?shù)娇刂剖一蝻@示在儀表盤上，以便監測和控制系統的運行。壓力變送器按接線方式，可分為二線制（電流輸出），三線制（電壓輸出）和四線制（485輸出）。

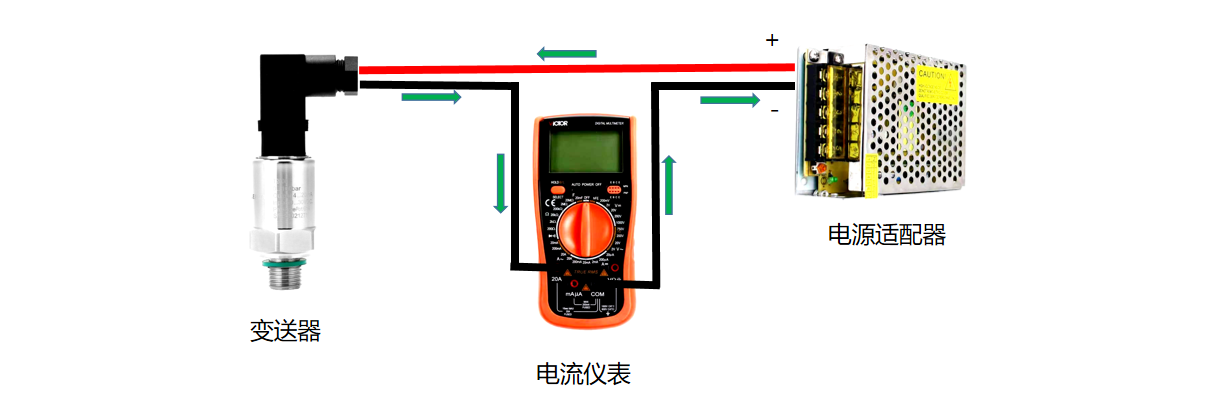

二線制（電流輸出）
二線制電流輸出的壓力變送器，是由兩根線和一個壓力變送器組成的。這兩根線分別是正線和負線，正線負責接收壓力變送器的信號，負線則負責向壓力變送器供電。電源通過兩根線向壓力變送器供電，同時這兩根線又是輸出信號（4~20mA）的傳輸線。這種二線制變送器的特點是只用于檢測信號而沒有控制功能。

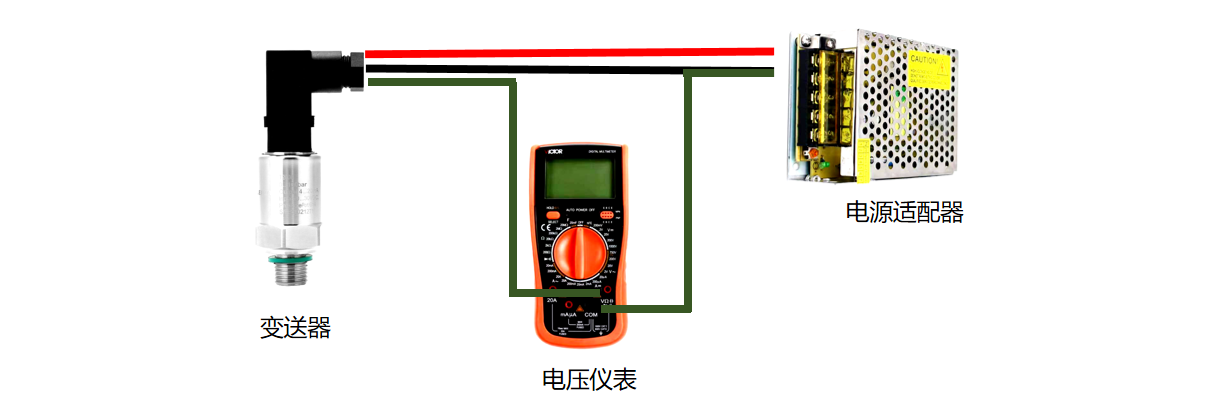

三線制（電壓輸出）

三線制電壓輸出的壓力變送器，一般是以0-5V/0-10V輸出為主，是由三根線和一個壓力變送器組成的。電壓輸出系統除了兩根電流傳輸線以外，還有一根電源線向變壓器提供電源。三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。

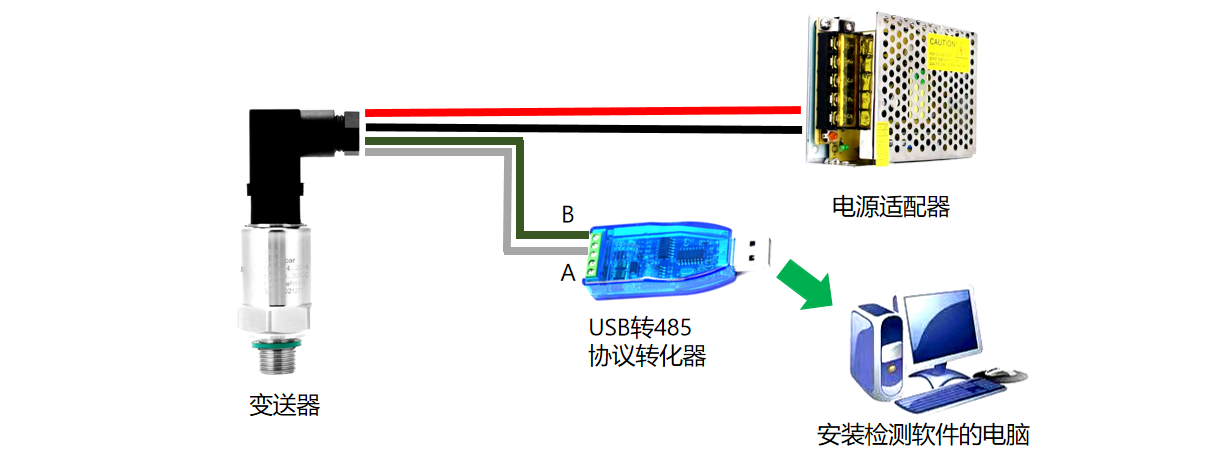

四線制（485輸出）

四線制485輸出的壓力變送器，是由四根線和一個壓力變送器組成的。分別是兩根電源線和兩根信號線，電源和信號分開工作。即兩根線負責電源供應，另外兩根線負責輸出信號。

在接線過程中，務必遵循設備說明書中的操作指南，避免因接線錯誤導致設備損壞或產生安全隱患。如果您對接線方法不確定，歡迎您前來咨詢客服人員。
